非金屬膨脹節(jié)的范圍從用于風(fēng)機(jī)單層通風(fēng)到用于連續(xù)溫度為1100 °C垃圾焚燒裝置，根據(jù)不同介質(zhì)的溫度選用的不同的織物材料。如：高溫的柔性織物補(bǔ)償器是在內(nèi)層采用不銹鋼絲網(wǎng)或鎳鉻合金鋼絲網(wǎng)以保持補(bǔ)償器的形狀和_各層材料張緊受力，并可在內(nèi)層采用陶瓷纖維或玻纖保溫層，非金屬膨脹節(jié)外層為玻纖涂覆布防止大氣老化，在法蘭邊有一層包邊布以保護(hù)補(bǔ)償器在擰緊安裝時(shí)不被破壞。

　　根據(jù)非金屬膨脹節(jié)使用要求，我們提出了相應(yīng)的技術(shù)方案?？紤]到煙氣脫硫工程的煙道環(huán)境惡劣，介質(zhì)中含有各種酸性物質(zhì)，對(duì)非金屬的腐蝕性_強(qiáng)，同時(shí)有的飛灰及沖刷，加上對(duì)溫度、壓力及產(chǎn)品尺寸的考慮，我們?cè)谶x材及結(jié)構(gòu)設(shè)計(jì)方面做了如下方案。



　　根據(jù)非金屬膨脹節(jié)使用位置、介質(zhì)成分（腐蝕及沖刷情況）、使用溫度及壓力、安裝要求（安裝長(zhǎng)度、連接方式及尺寸限制等）諸多因素對(duì)非金屬膨脹節(jié)進(jìn)行整體設(shè)計(jì)。非金屬膨脹節(jié)選擇結(jié)構(gòu)后，根據(jù)補(bǔ)償量的要求，設(shè)計(jì)內(nèi)部結(jié)構(gòu)（各部件的相對(duì)位置、組裝方式等）；如需要防腐，確立膨脹節(jié)防腐方案，對(duì)膨脹節(jié)各部分進(jìn)行設(shè)計(jì)，即：非金屬伸縮節(jié)的選材及尺寸，金屬構(gòu)件的材質(zhì)及尺寸，不同溫度等級(jí)下，防塵隔熱層的結(jié)構(gòu)確立、材質(zhì)選擇等設(shè)計(jì)工作。在結(jié)構(gòu)設(shè)計(jì)上，考慮到耐A磨性能，補(bǔ)償器采用雙直邊導(dǎo)流筒，防止在補(bǔ)償器部位內(nèi)經(jīng)發(fā)生變化，導(dǎo)致氣體對(duì)導(dǎo)流筒的沖刷。

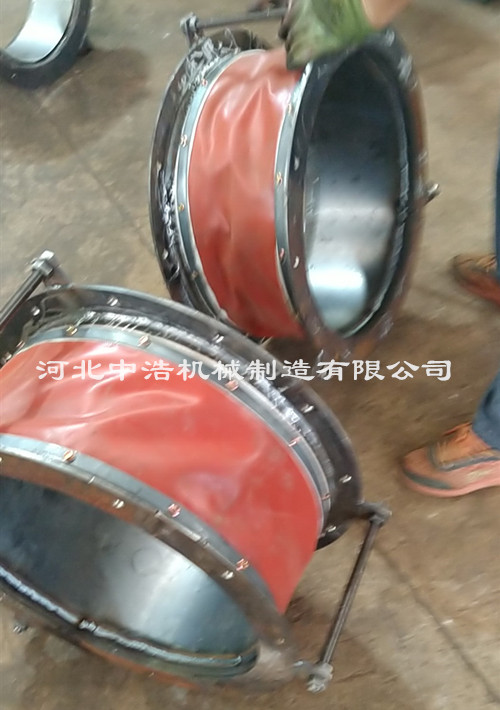

　　根據(jù)工況條件，熱、冷風(fēng)道補(bǔ)償器非金屬伸縮節(jié)中采用硅橡膠膠布，煙道非金屬膨脹節(jié)采用氟橡膠布。

　　由于不同的使用目的，非金屬膨脹節(jié)的膨脹節(jié)部分可采用不同材料制成，通常使用蒙皮織物。非金屬膨脹節(jié)在高溫環(huán)境下使用時(shí)，其伸縮節(jié)一般選用硅橡膠，由于硅膠布的分子結(jié)構(gòu)決定其有很高的熱穩(wěn)定性，其耐溫性能大大優(yōu)于除氟膠布之外的其它膠種，而且價(jià)格也不貴，在國(guó)內(nèi)不同領(lǐng)域使用較為廣泛；因此對(duì)于介質(zhì)為熱空氣的冷風(fēng)道非金屬伸縮節(jié)中采用硅膠布較為合適。

　　電廠煙氣環(huán)境中含有大量如SO2、SO3、HCl及HF等酸性物質(zhì)，而硅橡膠在微量的酸性物質(zhì)作用下性能迅速下降，即使在其內(nèi)部設(shè)置防腐層，運(yùn)行中也易產(chǎn)生泄漏導(dǎo)致伸縮節(jié)性能迅速下降，產(chǎn)品很快損壞，因此在煙道的非金屬膨脹節(jié)中選用硅膠布是不合適的。

　　我們?cè)诮橘|(zhì)為煙道的非金屬膨脹節(jié)中采用氟橡膠膠布。氟膠布是指主鏈或側(cè)鏈的碳原子上含有氟原子的一種合成高分子彈性體，它具有_、耐油及耐多種化學(xué)藥品侵蝕的特性。氟橡膠可在200℃下長(zhǎng)期工作，是橡膠材料中_性能較好的橡膠材料，電廠煙氣中含有的酸性氣體對(duì)于氟橡膠幾乎沒(méi)有腐蝕，因此氟橡膠是電廠煙氣環(huán)境中非金屬膨脹節(jié)常使用的材料，雖價(jià)格稍貴，但確保了質(zhì)量，長(zhǎng)遠(yuǎn)看來(lái)合適而且an全。
